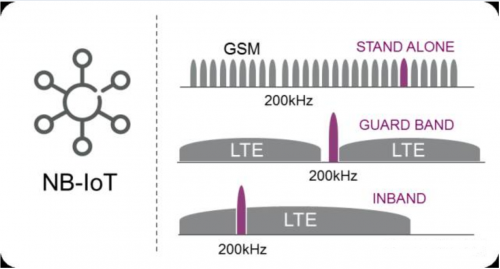

NB-IOT 有三種部署方式,(如下圖),接下來咱們就來看一下.

　　NB-IoT支持在頻段內(In-Band)、保護頻段(Guard Band)以及獨立(Stand-alone)共三種部署方式。

　　方式一:獨立部署(Stand alone operation)簡稱ST

　　不依賴LTE，與LTE可以完全解耦

　　適合用于重耕GSM頻段，GSM的信道帶寬為200KHz，這剛好為NB-IoT 180KHz帶寬辟出空間，且兩邊還有10KHz的保護間隔。

　　方式二:保護帶部署(Guard band operation)簡稱GB

　　不占LTE資源

　　利用LTE邊緣保護頻帶中未使用的180KHz帶寬的資源塊

　　方式三:帶內部署(In-band operation)簡稱IB

　　占用LTE的1個PRB資源(該資源非任意資源,有些不可用)

　　可與LTE同PCI，也可與LTE不同PCI，一般來說如果采用的是IB方式，傾向于設置為與LTE同PCI(說明什么問題?一是NB也有PCI，所以同頻組網是可行的，不同于GSM，二是PCI也是504個，可以復用LTE的PCI規劃，三是PCI的生成、功能基本相同)

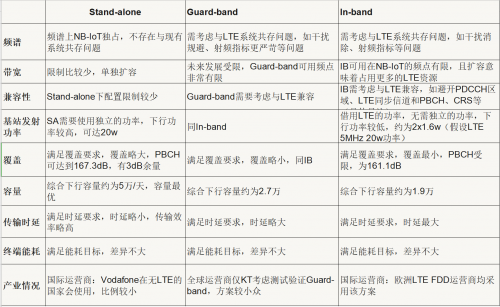

　　三種部署方式具體區別以及性能比較

　　下面將從頻譜、帶寬、兼容性、覆蓋、容量、時延、終端能耗、產業情況等方面進行比較：

　　選擇不同的部署方式對頻率規劃有著不同的要求,咱們也簡單看一下:

　　一 NB-IoT采用獨立部署(Stand alone operation)方式時比較靈活,可以在GSM/UMTS/LTE網絡內部署.

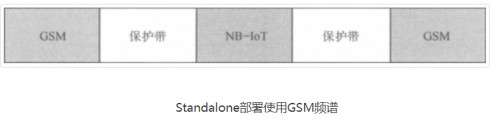

　　一般使用GSM頻譜,NB-IoT基站和GSM基站比例為1:1的話,保護帶為100khz,如果比例達到1:3或者1:4的話,保護帶為200khz.如下圖

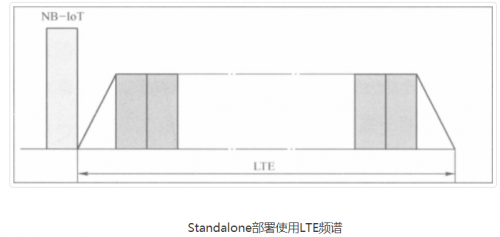

　　一般使用LTE頻譜,在NB-IoT基站和LTE基站比例為1:1的話,LTE頻譜保護帶需滿足1.4MHz空余160KHz,3MHz空余150KHz,5MHz空余250KHz,10MHz空余500KHz,15MHz空余750KHz,

　　20MHz空余1KHz,當比例達到1:3或者1:4時,LTE頻譜5MHz以上帶寬需使用LTE內置保護帶

　　,5MHz以下帶寬需要200kHz保護帶寬.如下圖

　　一般使用UMTS頻譜,NB-IoT使用頻點的中心頻率于UMTS的中心頻率需要間隔2.6MHz.如下圖

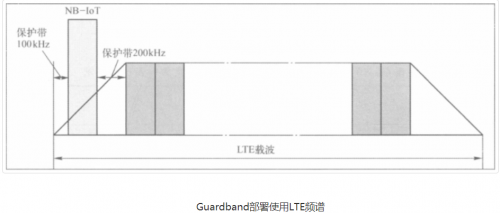

　　二 NB-IoT采用保護帶(Guard band operation)部署方式,LTE載波需要保持在10MHz以上,需嚴格濾波,LTE保護帶需預留500kHz帶寬,包括NB-IoT帶寬200kHz,向右保護帶寬200kHz,向左保護帶寬100kHz,如下圖

　　三 NB-IoT采用帶內(In-band operation)部署方式,3GPP協議規定Inband部署方式要求LTE系統帶寬為3MHz及以上帶寬,目前產品僅支持5MHz及以上帶寬, Inband部署方式占用LTE的1個資源塊 (RB) 。上行推薦配置 在最邊緣的RB_上;下行在不同LTE系統帶寬時可配置在不同的位置。由于Inband部署方式對現有LTE網絡會有較大干擾及容影響,現網暫時不建議使用，在此不再闡述。

　　總體來說，當存在空余頻譜或GSM頻譜、 對覆蓋要求高,推薦采用Standalone部署方式; 當存在LTE頻譜且有演進擴容需求,可考慮采用Inband部署方式(不推薦) ; LTE 10MHz以上頻譜且Guardband部署無法律風險的情況,可考慮Guardband部署方式(不推薦) 。
